ব্লাস্ট ফার্নেস পিসিআই কয়লা ইনজেকশন পাইপলাইনের জন্য সিরামিক রেখাযুক্ত কাঠামো কীভাবে ডিজাইন করবেন?

ব্লাস্ট ফার্নেস পাল্ভারাইজড কোল ইনজেকশন (PCI) সিস্টেমগুলি স্বাভাবিক গলানোর কাজের জন্য সামঞ্জস্যপূর্ণ, ঝামেলা-মুক্ত বস্তু পরিবহনের দাবি করে। পাইপলাইনের ভিতরে, সূক্ষ্ম কয়লা কণাগুলি উচ্চ প্রবাহের গতিতে ভ্রমণ করে এবং দীর্ঘ অপারেটিং ঘন্টা ধরে ভিতরের দেয়ালে আঘাত করে। যদিও পাল্ভারাইজড কয়লা শক্ত খনিজ আকরিকের তুলনায় নরম বোধ করে, দীর্ঘায়িত বায়ুসংক্রান্ত স্থানান্তর ধীরে ধীরে পাইপের উপাদানগুলিকে হ্রাস করে। পাইপ বাঁক যেখানে প্রবাহের দিক পরিবর্তন সবচেয়ে বেশি ক্ষতিগ্রস্ত হয়।

প্ল্যান্ট অপারেটররা প্রায়শই এই ব্যবহারিক মাথাব্যথার মধ্যে পড়ে:

· কনুই অংশে মারাত্মক উপাদান ক্ষয়

· স্থানীয় পাইপ অংশে প্রগতিশীল প্রাচীর পাতলা করা

· অপ্রত্যাশিত পাইপলাইন লিকেজ যা অপরিকল্পিত ডাউনটাইমের দিকে পরিচালিত করে

·  ভারী জীর্ণ পাইপ অংশগুলির জন্য ঘন ঘন অংশ প্রতিস্থাপন

এই ব্যথার পয়েন্টগুলি মোকাবেলা করার জন্য, পরিধান-প্রতিরোধী সিরামিক আস্তরণ PCI পাইপলাইনের মধ্যে উচ্চ-পরিধান অঞ্চলগুলির জন্য একটি মূলধারার প্রতিরক্ষামূলক বিকল্প হয়ে উঠেছে। পাইপের অভ্যন্তরে কেবল সিরামিক টাইলস লাগানো প্রত্যাশিত পরিষেবা জীবন প্রদান করবে না। ইঞ্জিনিয়ারদের পুরো কনভেয়িং সার্কিট বরাবর রিয়েল-ওয়ার্ল্ড পরিধানের প্যাটার্নের উপর ভিত্তি করে আস্তরণের লেআউট তৈরি করতে হবে।

ব্লাস্ট ফার্নেস পিসিআই পাইপলাইনে কী ট্রিগার পরে?

পাইপের ক্ষতি খুব কমই বায়ু প্রবাহ থেকে আসে। আসল চালিকা শক্তি বায়ুপ্রবাহের ভিতরে বাহিত কঠিন কয়লা কণার মধ্যে রয়েছে। উচ্চ পরিবহণ হারে চলাকালীন:

· কঠিন কণাগুলি বারবার ভিতরের পাইপের উপরিভাগে আছড়ে পড়ে

· সূক্ষ্ম কয়লা দানা ক্রমাগত স্লাইডিং ঘর্ষণ তৈরি করে।

· প্রবাহ পুনঃনির্দেশ ঘনীভূত ক্ষয় দাগ তৈরি করে।

পরিধানের ডিগ্রী একাধিক ক্ষেত্রের ভেরিয়েবল দ্বারা নিয়ন্ত্রিত হয়: কয়লা কণার আকার, প্রকৃত পরিবহণের গতি, সিস্টেমের কাজের চাপ, প্রবাহের স্থিতিশীলতা এবং পাইপ জ্যামিতিক বিন্যাস। যেহেতু কাজের অবস্থা এক পাইপ সেগমেন্ট থেকে অন্যটিতে আলাদা, তাই একটি এক-আকার-ফিট-সমস্ত আস্তরণের সমাধান সম্পূর্ণ PCI নেটওয়ার্ক জুড়ে ভালভাবে কাজ করতে পারে না।

কয়লা ইনজেকশন পাইপলাইনে লক্ষ্য করার মতো উচ্চ-পরিধান অঞ্চল

পরিধানের ক্ষতি সম্পূর্ণ পাইপের দৈর্ঘ্যের উপর সমানভাবে ছড়িয়ে পড়ে না; এটি বেশ কয়েকটি সাধারণ অবস্থানে মনোনিবেশ করে।

1. পাইপ কনুই এবং বাঁক

কনুই ইউনিটগুলি সবচেয়ে ঘন ঘন ব্যর্থতার অবস্থান হিসাবে দাঁড়িয়েছে। যখন পাল্ভারাইজড কয়লা দিক পরিবর্তন করে, তখন কণাগুলি জড়তার অধীনে এগিয়ে যেতে থাকে এবং বাঁকের বাইরের চাপে বিধ্বস্ত হয়। এই ঘনীভূত প্রভাব কনুইগুলিকে সোজা পাইপ চালানোর চেয়ে অনেক দ্রুত ক্ষয় করে।

2. হ্রাসকারী এবং ব্যাস ট্রানজিশন জয়েন্টগুলি

হঠাৎ পাইপের আকার পরিবর্তন বায়ু প্রবাহকে ব্যাহত করে এবং কণা বন্টনকে পুনর্বিন্যাস করে। অশান্ত প্রবাহ এখানে আকার ধারণ করে এবং অমসৃণ পদার্থের ঝাঁকুনি নিয়ে আসে। সঠিক পরিধান সুরক্ষা ছাড়া, হ্রাসকারীগুলি দুর্বল লিঙ্কগুলিতে পরিণত হয় যা নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণের প্রয়োজন হয়।

3. ফিড ইনলেট এবং হাই-বেগ পাইপ সেগমেন্ট

উচ্চতর প্রবাহ গতি সহ খাওয়ানোর পয়েন্ট এবং বিভাগে, কণা সংঘর্ষের ফ্রিকোয়েন্সি তীব্রভাবে বৃদ্ধি পায়। পরিধান সুরক্ষা পরিকল্পনার সময় এই অবস্থানগুলিতে অতিরিক্ত মনোযোগ দেওয়া উচিত।

বিভিন্ন পাইপ বিভাগের জন্য ব্যবহারিক সিরামিক-রেখাযুক্ত স্ট্রাকচার ডিজাইন

প্ল্যান্ট ক্রেতা এবং প্রজেক্ট ইঞ্জিনিয়ারদের আস্তরণের ফর্মগুলিকে সর্বত্র অভিন্ন আস্তরণ প্রয়োগের পরিবর্তে স্থানীয় কাজের অবস্থার সাথে মেলাতে হবে।

স্ট্রেইট পাইপ সেগমেন্ট

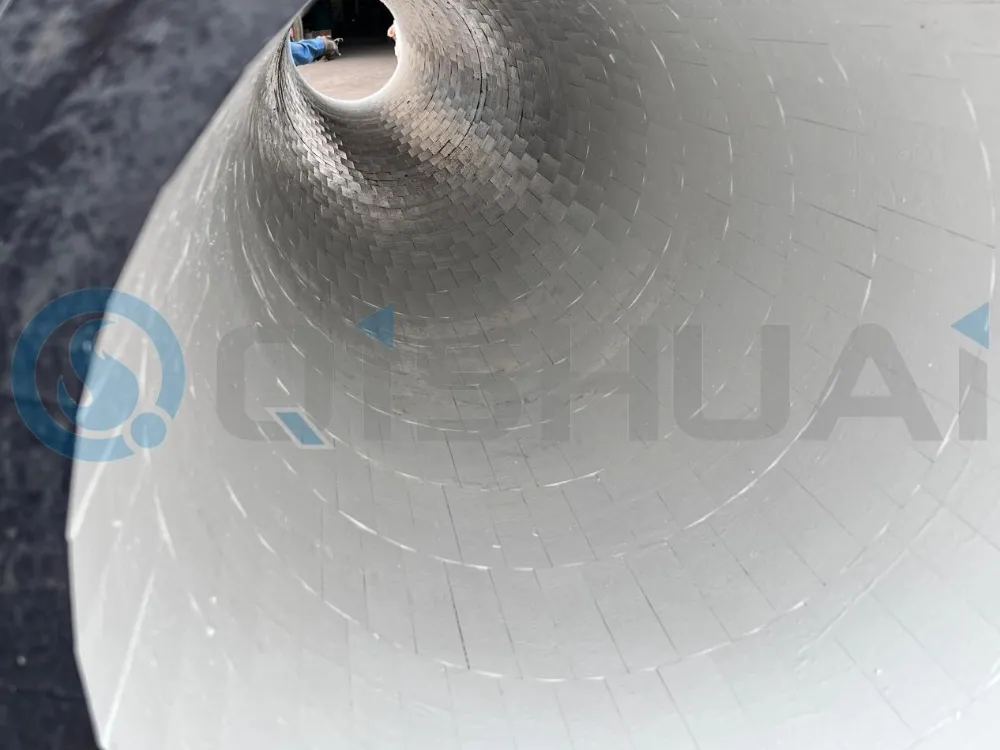

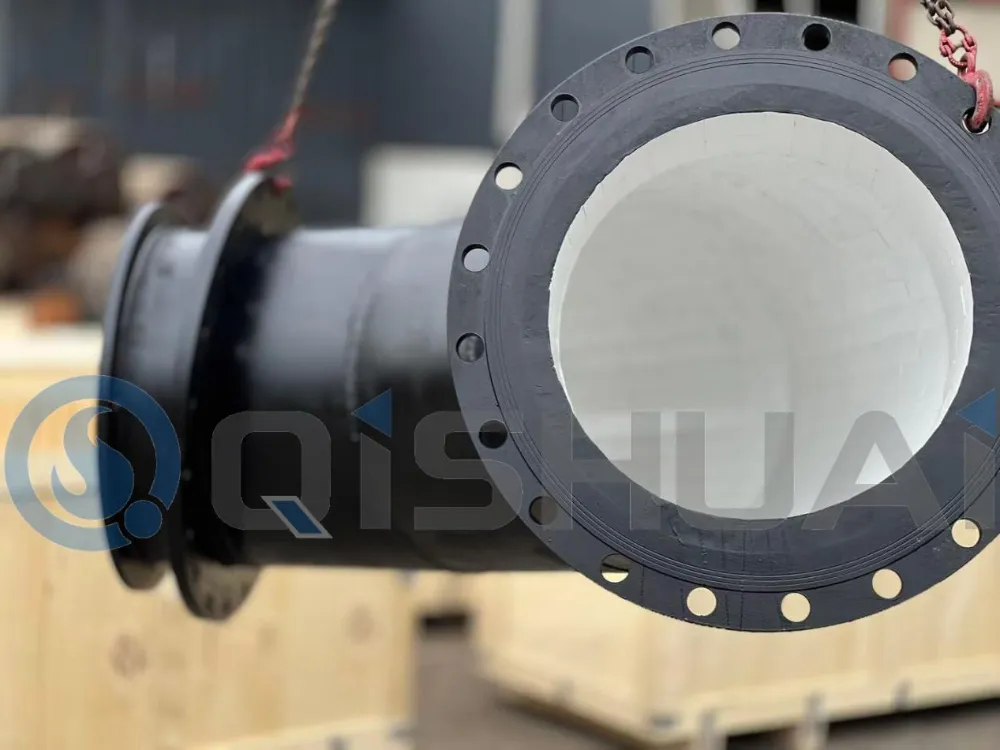

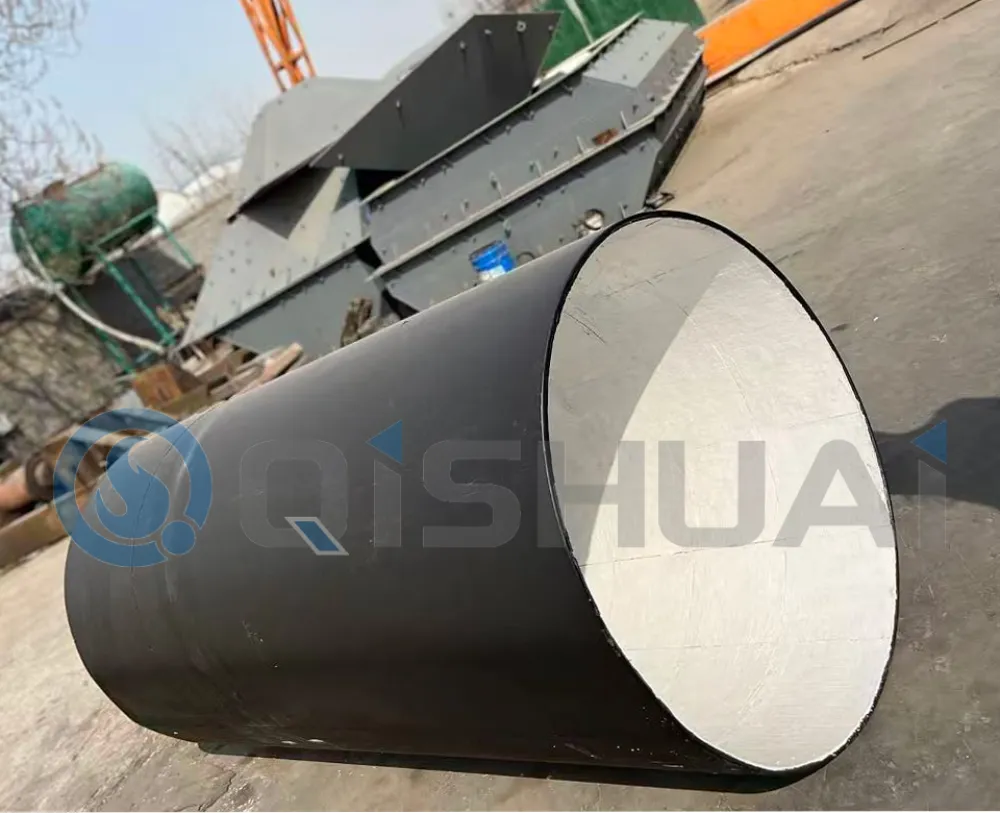

স্ট্রেইট পাইপলাইন অংশগুলি বেশিরভাগই অভিন্ন স্লাইডিং ঘর্ষণে ভোগে। ইন্টিগ্রেটেড অ্যালুমিনা সিরামিক হাতা বা প্রিফেব্রিকেটেড সিরামিক-রেখাযুক্ত পাইপের কাজ এই বিভাগগুলির জন্য দুর্দান্ত। এই সেটআপটি একটি অবিচ্ছিন্ন পরিধান-প্রমাণ অভ্যন্তরীণ পৃষ্ঠ সরবরাহ করে, মসৃণ উপাদান প্রবাহ সংরক্ষণ করে এবং দীর্ঘমেয়াদী পাউডার পরিবহনের জন্য প্রাচীর ঘর্ষণকে ধীর করে দেয়। Shandong Qishuai Wear Resistant Equipment Co., Ltd. PCI সিস্টেম রেট্রোফিট এবং নতুন-বিল্ড প্রজেক্টের জন্য স্ট্রেইট রান, বেন্ড এবং ট্রানজিশন পিস কভার করে কম্পোজিট পাইপ সিরিজের সম্পূর্ণ সেট সরবরাহ করে।

কনুই এবং বাঁক বিভাগ

কনুইগুলি সম্মিলিত প্রভাব সহ্য করে এবং সোজা পাইপের চেয়ে শক্তিশালী ঘর্ষণ লোড সহ্য করে, তাই শক্তিশালীকরণ অপরিহার্য। সাইট-প্রমাণিত বিকল্পগুলির মধ্যে রয়েছে স্প্লিট-টাইপ সিরামিক হাতা, প্রি-ফেব্রিকেটেড সিরামিক-রেখাযুক্ত কনুই এবং স্থানীয়ভাবে ঘন সিরামিক পরিধান অঞ্চল। অতিরিক্ত ভারী কণার প্রভাব সহ অপারেটিং সাইটগুলির জন্য, রাবার সিরামিক কম্পোজিট সিরিজের পণ্যগুলি শক শোষণ করতে এবং সিরামিক চিপিংয়ের ঝুঁকি কম করার জন্য নির্বাচন করা যেতে পারে। আমাদের পণ্যের পোর্টফোলিওতে বিশেষ কাজের পরিস্থিতিতে বিকল্প পরিধান সুরক্ষা সমাধানের জন্য ক্রোমিয়াম কার্বাইড ওভারলে ওয়েল্ডিং সিরিজ অন্তর্ভুক্ত রয়েছে, যখন সিলিকন কার্বাইড সিরামিক সিরিজটি চরম ক্ষয় এবং ঘর্ষণ সম্মিলিত পরিষেবার জন্য বিকল্প উপাদান পছন্দ হিসাবে বিবেচনা করা যেতে পারে।

রিডুসার এবং ট্রানজিশন সেগমেন্ট

পরিধান প্রতিরোধের পাশাপাশি, হ্রাসকারীদের অবশ্যই অবিচলিত উপাদান পরিবর্তন বজায় রাখতে হবে। এই অংশগুলির জন্য সিরামিক আস্তরণের নকশা করার সময়, ভিতরের কনট্যুর পরিবর্তনগুলি মৃদু রাখুন, আকস্মিক প্রবাহ পথের পরিবর্তন এড়ান এবং অশান্ত এডিগুলি কেটে ফেলুন। একত্রিত সেগমেন্টেড সিরামিক উপাদানগুলি বেশিরভাগ ক্ষেত্রে মোনোলিথিক লাইনারের চেয়ে জটিল রিডুসার জ্যামিতির সাথে ভাল ফিট করে।

PCI পাইপলাইন পরিষেবার জন্য কীভাবে উপযুক্ত সিরামিক গ্রেড বাছাই করবেন

উপাদান নির্বাচন অনসাইট পরিধানের তীব্রতা এবং প্রত্যাশিত অপারেশন চক্রের উপর নির্ভর করে।

92% অ্যালুমিনা সিরামিক আস্তরণেরমাঝারি ঘর্ষণ সহ সাধারণ-স্তরের পাল্ভারাইজড কয়লা স্থানান্তরের জন্য উপযুক্ত। এটি সাধারণ PCI কাজের অবস্থার জন্য শালীন পরিধান প্রতিরোধ এবং প্রকল্প বাজেটের ভারসাম্য বজায় রাখে।

95% অ্যালুমিনা সিরামিক আস্তরণেরউচ্চ পরিধানের প্রয়োজনীয়তা সহ নন-স্টপ দীর্ঘ-রান উত্পাদনের জন্য উপযুক্ত। এটিতে উচ্চতর উপাদানের ঘনত্ব, ভাল অ্যান্টি-ঘর্ষণ কার্যক্ষমতা এবং বর্ধিত পরিষেবা চক্র রয়েছে, যা অনেক বড়-ক্ষমতার ব্লাস্ট ফার্নেস কয়লা ইনজেকশন প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত হয়।

রাবার-সিরামিক যৌগিক গঠন ভারী কণার প্রভাব, উচ্চ প্রবাহ বেগ এবং যান্ত্রিক শক লোড সহ পরিস্থিতিতে জন্য প্রস্তাবিত। ব্যাকিং রাবার স্তর প্রভাব বল নষ্ট করে এবং সিরামিক খণ্ডের ঝুঁকি হ্রাস করে।

অক্সিলিয়ারি পাইপলাইন অপ্টিমাইজেশান ধীর কম্পোনেন্ট অবক্ষয়

সিরামিক আস্তরণ পুরো সমাধানের পরিবর্তে একটি মূল পরিমাপ হিসাবে কাজ করে। সামগ্রিক পাইপ বিন্যাস প্রকৃত পরিষেবা জীবনকালকেও প্রভাবিত করে।

যুক্তিসঙ্গতভাবে বহন বেগ পরিচালনা করুন. উচ্চতর প্রবাহের গতি কণার প্রভাব শক্তিকে বাড়িয়ে তোলে। সিস্টেম টিউনিং অপ্রয়োজনীয়ভাবে উচ্চ বেগ অনুসরণ না করে স্থিতিশীল কয়লা সরবরাহের গ্যারান্টি দেওয়া উচিত।

একটি বড়-ব্যাসার্ধ কনুই লেআউট গ্রহণ করুন। একটি বৃহৎ বাঁক ব্যাসার্ধ তীক্ষ্ণ কণার প্রভাবকে সহজ করে, অশান্তি দমন করে এবং কেন্দ্রীভূত স্থানীয় স্কোরিংকে প্রশমিত করে।

অপ্রয়োজনীয় প্রবাহের ব্যাঘাত হ্রাস করুন। আকস্মিক ব্যাস পরিবর্তন, তীক্ষ্ণ ছোট-ব্যাসার্ধের বাঁক এবং খারাপভাবে সারিবদ্ধ পাইপ জয়েন্টগুলি এড়াতে চেষ্টা করুন যাতে পরিধানের লোড আরও সমানভাবে বিতরণ করে।

স্ট্যান্ডার্ডাইজ অন-সাইট ইনস্টলেশন পদ্ধতি. এমনকি প্রিমিয়াম সিরামিক উপাদানগুলি দুর্বল ফিটিং মানের সাথে অকালে ব্যর্থ হবে। ইস্পাত স্তর পৃষ্ঠ চিকিত্সা, আঠালো প্রয়োগ, সিরামিক টাইল প্রান্তিককরণ, এবং জয়েন্ট ফাঁক নিয়ন্ত্রণ সব বিষয় ব্যাপকভাবে. একটি মসৃণ অভ্যন্তরীণ পৃষ্ঠ অতিরিক্ত অশান্তি-ট্রিগার করা গৌণ ঘর্ষণ প্রতিরোধ করতে সহায়তা করে।

সিরামিক লাইনিং কি PCI পাইপলাইন সম্পূর্ণরূপে পরিধান করা বন্ধ করবে?

সিরামিক আস্তরণটি পাইপের অবক্ষয়কে ব্যাপকভাবে ধীর করে দেয়, তবুও এটি পরিধান সম্পূর্ণরূপে দূর করতে পারে না। রিয়েল-ওয়ার্ল্ড পরিষেবা কার্যকারিতা কয়লা উপাদান বৈশিষ্ট্য, প্রকৃত পরিবহণ পরামিতি, পাইপলাইন বিন্যাস, এবং ক্ষেত্রের ইনস্টলেশন কার্যকরী গুণমান সাপেক্ষে। সিরামিক আস্তরণের মূল মান রক্ষণাবেক্ষণের ব্যবধান দীর্ঘায়িত করা এবং ব্লাস্ট-ফার্নেস পিসিআই সার্কিটের জন্য উপাদান প্রতিস্থাপনের ফ্রিকোয়েন্সি কমানোর মধ্যে রয়েছে।

চূড়ান্ত চিন্তা

ব্লাস্ট ফার্নেস কয়লা ইনজেকশন পাইপলাইনগুলির জন্য যুক্তিযুক্ত সিরামিক-রেখাযুক্ত কাঠামোর নকশা কোথায় এবং কীভাবে পরিধান হয় তা সনাক্ত করে শুরু হয়। সোজা পাইপ বিভাগ অবিচ্ছিন্ন অ্যালুমিনা সিরামিক হাতা উপর নির্ভর করে; কনুই জোরদার অ্যান্টি-ইমপ্যাক্ট সুরক্ষার জন্য কল করে; ট্রানজিশন রিডুসারদের স্থিতিশীল উপাদান পরিবর্তন বজায় রাখার জন্য আস্তরণের কাঠামো প্রয়োজন।

প্রকিউরমেন্ট ইঞ্জিনিয়াররা সাইট প্যারামিটার অনুযায়ী ক্রোমিয়াম কার্বাইড ওভারলে ওয়েল্ডিং সিরিজ, রাবার সিরামিক কম্পোজিট সিরিজ এবং কম্পোজিট পাইপ সিরিজ সহ বিকল্প বিকল্পগুলির সাথে অ্যালুমিনা-ভিত্তিক সিরামিক সমাধানগুলি মূল্যায়ন করতে পারেন। অপ্টিমাইজড পাইপলাইন লেআউটের সাথে সঠিক আস্তরণের হার্ডওয়্যার যুক্ত করা PCI সুবিধাগুলিকে দীর্ঘতর কম্পোনেন্ট লাইফ, কম উৎপাদন বন্ধ এবং স্থির ব্লাস্ট ফার্নেস অপারেশন অর্জন করতে সক্ষম করে।

কেবল মোটা সিরামিক টাইলস নির্দিষ্ট করার পরিবর্তে, বাস্তব কয়লা-পরিবহন কাজের অবস্থার উপর ভিত্তি করে আস্তরণের স্কিমগুলি কাস্টমাইজ করা আরও বোধগম্য। আপনি যদি ব্লাস্ট ফার্নেস PCI আধুনিকীকরণ বা নতুন নির্মাণ প্রকল্পের জন্য পরিধান-প্রতিরোধী পাইপ উপাদানগুলি সোর্সিং করেন, তাহলে নির্দ্বিধায় Shandong Qishuai Wear-resistant Equipment Co., Ltd-তে আমাদের টিমকে একটি ইমেল পাঠান। আপনার পাইপলাইনের মাত্রা, কয়লার গুণমানের পরামিতি এবং অপারেটিং শর্তগুলি শেয়ার করুন এবং আমরা আপনার লক্ষ্যযুক্ত পণ্যের পরামর্শের জন্য কাজ করব।
